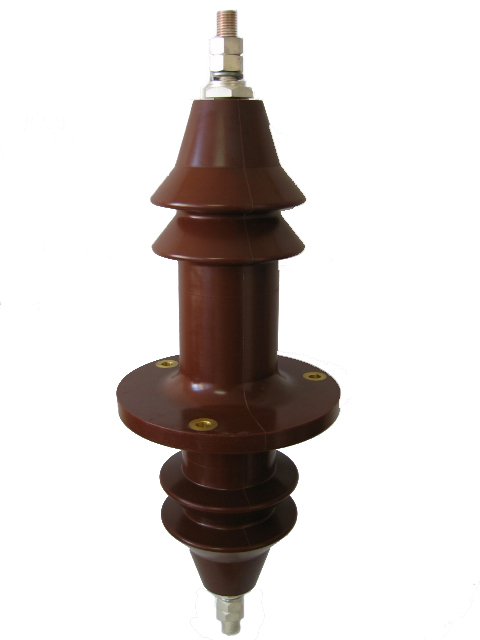

Provodni izolator za unutarnju ugradnju PIU-38

Nazivni napon
38 kV
Nazivna struja
630 / 1250 A
Klizna staza
320 mm
Podnosivi izmjenični napon 50Hz/1min
70 kV
Podnosivi udarni napon 1,2/50µs
170 kV
Poprečno prijelomna sila
7500 N
Masa
14,5 / 15,4 kg.
Provodni izolatori PIU-38/630 i PIU-38/1250 namjenjeni su za unutarnju ugradnju u aparatima i postrojenjima srednjeg napona, a služe za prolaz vodiča odnosno električne energije kroz stijenke maksimalne debljine do 15 mm. Izolatori su izrađeni na bazi cikloalifatske epoksidne smole i silaniziranog punila otpornog na vlagu, tehnikom tlačnog lijevanja u vakumu. Unutrašnja stijenka izolatora vodljiva je metalna cijev kroz koju prolazi svornjak, galvanski vezan sa cijevi pomoću udesne matice koja isto tako služi za pričvrščenje svornjaka u izolatoru. Na krajevima izolatora nalaze se dvije matice (izvedba izolatora za 630A), odnosno posebna stezaljka (izvedba izolatora za 1250A) za priključak kabelske stopice ili plosnatog priključka. Za pričvrščenje izolatora na stijenku služe posebne metalne puškice ulivene u prirubnicu izolatora, za prolaz pričvrsnih vijaka. Svi vodljivi metalni dijelovi izolatora (svornjak, matice, podložne pločice) galvanski su posrebreni i zaštićeni od korozije.
