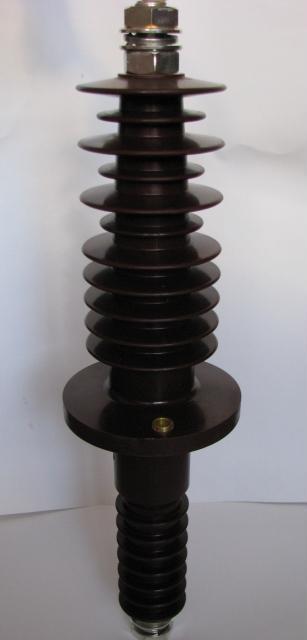

Provodni izolator PI24 V/U

Nazivni napon
24 kV
Propisani podnosivi udarni napon
125 kV
Nazivna struja
400 / 630 / 1000 A
Preskočna udaljenost (vanjska)
400 mm
Strujna staza (vanjska)
720 mm
Priključak
M16 / M20 / M30
Promjer montažnog otvora
100 mm
Prelomna čvrstoća
7500 N
Masa
8,5 / 9,5 / 12,5 kg.
Provodni izolatori PI24 V/U-400, PI24 V/U-630 i PI24 V/U-1000 namjenjeni su za ugradnju u elektro postrojenja srednjeg napona a služe za prolaz vodiča, odnosno el. energije iz vanjskog u unutarnji prostor postrojenja kroz stijenku maksimalne debljine do 60mm. Izolatori su izrađeni od cikloalifatske smole i silaniziranog punila otpornog na vlagu i UV zrake, tehnikom tlačnog lijevanja. Električna energija prolazi kroz bakreni svornjak zaliven u epoksidnu smolu određenog presjeka zavisno o veličini struje. Na krajevima izolatora nalaze se po dvije matice za priključak kabelske stopice, ili prema posebnom zahtjevu stezaljka za priključenje plosnatog priključka (sabirnice). U izolator je radi simetriranja el. polja ulivena posebna zaštitna mrežica na mjestu prolaza izolatora kroz stijenku koja je galvanski vezana sa pričvrsnom puškicom (uloškom). Za pričvrščenje izolatora na stijenku služe posebne metalne puškice ulivene u prirubnicu izolatora, za prolaz pričvrsnih vijaka koje treba uzemljiti. Svi vodljivi dijelovi izolatora (svornjak, matice, podložne pločice) galvanski su posrebreni ili pokositreni za zaštitu od korozije.
